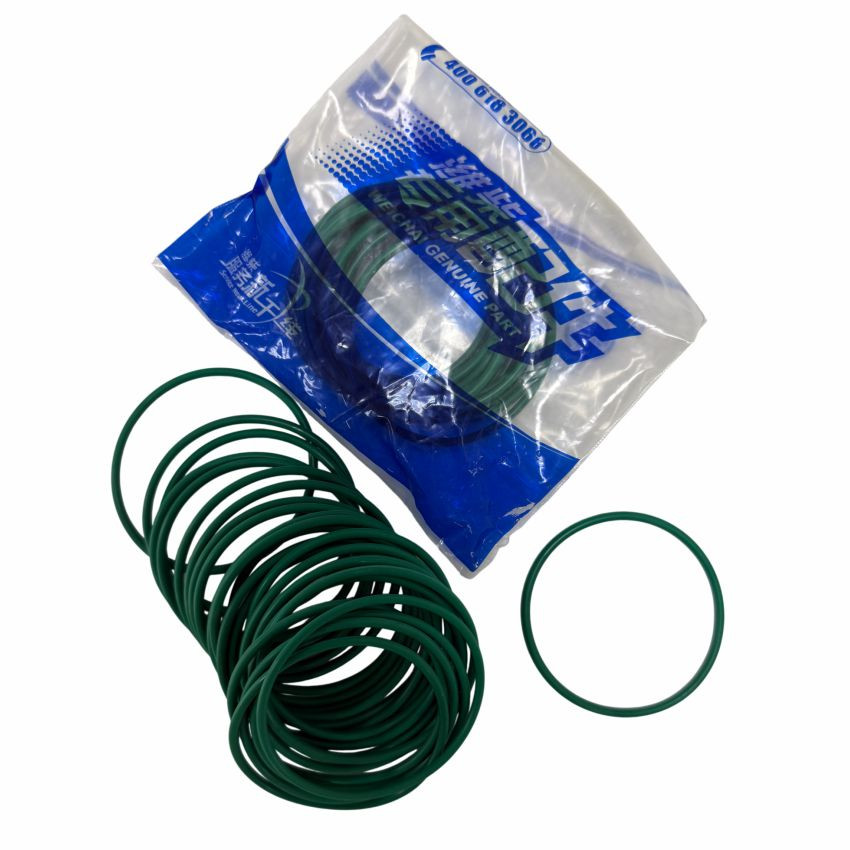

Уплотнительное кольцо турбины WP13

Уплотнительное кольцо турбокомпрессора — это критически важный элемент, который устанавливается в канавки на валу ротора (со стороны турбины и со стороны компрессора). Вопреки распространенному мнению, его главная задача заключается не просто в удержании масла.

▌Основные функции уплотнительного кольца:

1. Защита от прорыва выхлопных газов. Это самая важная функция. Со стороны турбины давление раскаленных отработавших газов достигает нескольких атмосфер при температуре до 950 °C. Если газы прорвутся через уплотнение внутрь корпуса подшипников, они мгновенно окислят и «сожгут» смазочное масло, что приведет к масляному голоданию, перегреву вала и заклиниванию турбины.

2. Предотвращение утечки наддувочного воздуха. Со стороны компрессора создается высокое давление воздуха, идущего во впускной коллектор. Уплотнитель не дает этому воздуху уходить обратно в корпус подшипников или наружу, сохраняя эффективность системы наддува.

3. Центробежное разделение сред (маслоудержание). Турбокомпрессор работает на скоростях свыше 180 000 об/мин. Само кольцо вращается вместе с валом и действует как динамический центробежный сепаратор. Когда смесь масла и картерных газов из картера подшипников пытается просочиться вдоль вала, тяжелое под действием центробежной силы масло отбрасывается к стенкам корпуса и стекает вниз по специальным маслосгонным пластинам обратно в поддон, а легкие газы проходят дальше.

4. Создание гидравлического затвора. Кольца устанавливаются с минимальным зазором (бесконтактно) относительно стенок корпуса. Зазор заполнен тонким слоем масла, которое под давлением системы смазки создает надежный жидкостный барьер, препятствующий свободному прохождению газов.

---
